箱变智能监控系统这个东西，虽然核心功能大同小异，但不同行业的实际需求其实差别还挺大的。今天就来分享一下怎么设计一个能适应多行业需求的通用型监控系统。 设计通用型系统，核心思路就是"统一平台+灵活配置"。底层的数据采集、通信传输、平台管理这些基础能力做成通用的、标准化的，上层的功能和策略则通过配置的方式来适配不同行业的需求。 从行业需求来看，电力行业对箱变监控的要求主要集中在电气参数的实时监测和故障预警上，系统需要支持各种电力协议，能够跟电力系统的SCADA等上级平台对接。市政行业除了电气参数之外，还比较关注箱变的环境状态，比如箱变内部的温度、湿度、水浸情况等，因为市政箱变很多都安装在路边或者地下，环境条件比较复杂。工业行业的箱变往往负载比较重，对电流、功率等参数的监测精度要求更高，同时工业用户对远程控制功能的需求也比较强烈，比如需要远程启停设备来配合生产计划。 在传感器选型上，通用型系统需要提供丰富的接口和协议支持。不同行业用的传感器可能不一样，有的用RS485接口，有的用模拟量输出，有的用Modbus协议，有的用104规约。系统的采集层要能兼容这些不同的接口和协议，这样才能做到"即插即用"。 在报警策略上，不同行业的阈值设置也是不一样的。电力行业可能对电压偏差的容忍度比较低，而工业行业可能更关注电流的过载情况。通用型系统应该支持按行业、按项目、按设备分别设置不同的报警参数，而不是一刀切地用同一套阈值。 在数据展示方面，不同行业的关注点也不同。电力运维人员可能更习惯看电气一次图和运行曲线，市政管理人员可能更关心设备的在线率和故障统计，工业用户可能更在意能耗数据和负载趋势。通用型系统的展示层应该支持自定义看板，让不同行业的用户都能看到自己关心的信息。 在扩展性方面，通用型系统要预留足够的接口，方便后续接入新的行业需求。比如未来可能需要接入视频监控、门禁管理、环境监测等更多的子系统，系统架构要能支撑这种扩展，而不需要推倒重来。
现在越来越多的项目开始采用箱变无人值守的运维模式，这种模式下监控系统到底是怎么运转的呢？咱们来好好捋一捋这个应用逻辑。 无人值守的意思很直白，就是箱变现场没有人长期驻扎，所有的监控和管理工作都通过远程系统来完成。在这种模式下，监控系统承担的责任就比有人值守的时候大得多了，它不光要能"看"，还得能"判断"和"执行"。 系统的日常运行逻辑是这样的：现场的传感器和智能仪表持续不断地采集箱变的各项运行数据，这些数据通过通信网络实时上传到后端的监控平台。平台上的软件会对这些数据进行实时分析，跟预设的阈值进行比对。如果所有参数都在正常范围内，系统就保持静默状态，不会去打扰运维人员，让大家安心干自己的事情。 一旦某个参数出现了异常，比如变压器油温超过了告警值，或者某一路电流出现了明显的波动，系统会立刻启动报警流程。报警会按照预设的等级和规则，推送给相关的责任人。一般会分成几个级别：提示级别的可能只是在系统里记录一下，提醒级别的会发短信或APP通知，紧急级别的会直接打电话通知，确保关键人员能在尽可能短的时间内知道出了问题。 在控制逻辑方面，无人值守模式下的监控系统通常会支持远程控制功能。比如某个回路的开关需要分闸，运维人员可以在平台上远程操作，指令通过通信网络下发到现场的控制器，控制器再驱动执行机构完成分闸动作。整个过程不需要人到现场去，大大缩短了故障处理的时间。 系统还会有一套完整的事件记录和追溯机制。每一次报警、每一次操作、每一次参数变化，都会被系统自动记录下来，形成完整的运行日志。这对于事后分析故障原因、优化运维策略来说是非常有价值的数据支撑。 无人值守模式下，系统还需要具备一定的自愈能力。对于一些常见的、不太严重的异常，比如因为瞬时波动导致的短暂越限，系统可以设置自动恢复的策略，等参数恢复正常后自动解除报警，避免产生大量无效的告警信息，让运维人员能够把精力集中在真正需要处理的问题上。
聊到箱变智能监控系统的架构设计，分层分布式这个思路是目前行业里比较主流的一种做法。为什么要用这种架构呢？说白了就是因为箱变的数量往往比较多，分布也比较散，如果所有数据都往一个地方传、所有计算都在一个地方做，系统的压力会非常大，而且一旦出了问题，影响面也会很广。分层分布式架构就是为了解决这些问题而设计的。 咱们从下往上来看这个架构。最底层是现场设备层，也就是安装在箱变内部的各类传感器、智能仪表、控制器等设备。这些设备负责采集原始数据，同时也能执行一些简单的控制指令，比如开关的分合闸操作。现场设备层的特点是数量多、种类杂，每台箱变的配置可能都不太一样，所以在设计的时候要有足够的灵活性，能够适配不同的现场需求。 往上一层是边缘计算层，这一层是整个架构里比较关键的部分。在每台箱变或者每几台箱变附近部署一个边缘网关或者边缘控制器，它的作用是对现场采集到的数据进行初步的处理和分析。比如数据过滤、异常判断、本地报警这些事情，都可以在边缘层完成，不用什么数据都往上传。这样做的好处是减轻了上行通信的压力，同时也提高了系统的响应速度，因为本地就能处理一些紧急情况，不用等着后端平台来下指令。 再往上就是平台服务层，也就是后端的集中管理平台。这一层负责接收所有边缘节点上传的数据，进行统一的存储、分析和展示。运维人员看到的监控画面、收到的报警信息、查询到的历史数据，都是从这一层来的。平台层通常会采用微服务的方式来构建，不同的功能模块之间相互独立，这样某个模块出了问题不会影响到其他模块的正常运行。 最上面是应用展示层，包括PC端的Web管理界面、手机端的APP、大屏展示系统等。这一层是直接面向用户的，设计上要注重操作的便捷性和界面的友好性，让不同岗位的人员都能方便地使用系统。 这种分层分布式的设计，让整个系统的扩展性变得很好。以后要新增箱变，只需要在现场加设备、接入边缘节点就行了，不需要对整个系统做大的改动。系统的可靠性也得到了提升，某一层出了问题，其他层还能正常工作，不会造成大面积的瘫痪。
今天咱们来聊一聊箱式变电站智能化运维管控方案到底是怎么回事。很多人听到"智能化运维管控"这几个字觉得挺高大上的，其实把它拆开来看，核心思路并不复杂，就是用技术手段让箱变的运维管理变得更高效、更可靠。 整个方案可以从几个层面来理解。在感知层，方案会在箱变内部署各类传感器和智能仪表，用来采集电气参数、环境参数和设备状态信息。这些感知设备就像是整个系统的"触角"，负责把现场的真实情况传递上来。感知层的设计要考虑到不同箱变的实际情况，有些箱变里面空间比较紧凑，有些环境比较恶劣，传感器的选型和安装方式都需要针对性地来做。 在通信层，方案会根据现场的网络条件选择合适的通信方式。有光纤的地方可以用光纤通信，没有光纤的地方可以用4G/5G无线通信，有些场景下甚至可以用LoRa等低功耗广域网技术。通信层的作用就是把感知层采集到的数据可靠地传到后端的管理平台上去，这个环节的稳定性直接影响到整个系统能不能正常工作。 在平台层，方案通常会搭建一个集中化的监控管理平台，这个平台能把所有箱变的数据汇聚在一起，提供统一的监控界面。运维人员坐在办公室里，打开电脑或者手机，就能看到所有箱变的运行状态。平台还会集成数据分析、报警管理、工单管理等功能模块，让运维工作形成一个完整的闭环。 在应用层，方案会针对不同的使用场景提供不同的功能。比如针对无人值守的场景，系统会重点关注自动报警和远程控制功能；针对有人值守的场景，系统会更多地辅助运维人员做日常巡检和数据分析工作。 整体来看，这个方案的核心目标就是让箱变的运维从"人盯人"的模式转变为"系统管设备"的模式。通过数据驱动的方式来做决策，而不是单纯依赖运维人员的经验和感觉。这样做的好处是显而易见的：响应速度更快了，运维成本更低了，供电可靠性也更有保障了。

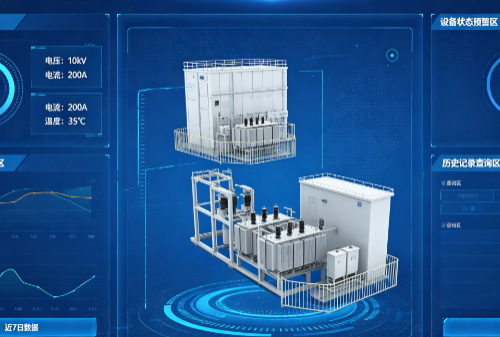

说到箱变智能监控系统，很多朋友可能觉得这东西离自己挺远的，但实际上它跟我们日常用电关系非常密切。简单来讲，箱式变电站就是把高压电变成我们能用的低压电的一个关键设备，而智能监控系统就是给这个设备装上了"眼睛"和"大脑"，让它能自己"说话"，告诉运维人员它现在的状态怎么样。 这个系统的基础功能其实挺实在的。它能实时采集箱变内部的各种运行数据，包括电压、电流、功率、温度、湿度这些关键参数。你可以把它想象成一个24小时不休息的值班员，一直盯着设备看，哪个数据高了、哪个数据低了，它都能及时记录下来。系统还支持报警功能，一旦某个参数超出了正常范围，比如温度过高或者电压波动太大，它会立刻通过短信、APP推送、声光报警等方式通知相关人员，确保问题能被尽早发现。 数据存储和查询功能也是这个系统的一个亮点。所有采集到的数据都会自动保存到数据库里，运维人员想看哪天的数据、哪个时间段的数据，直接在系统里一搜就能找到，不用再像以前那样翻纸质记录本了。有些系统还支持生成报表，自动把数据整理成表格和曲线图，看起来一目了然。 说到应用价值，这个系统给箱变运维带来的改变是实实在在的。以前箱变基本靠人工巡检，一个人跑一趟可能要花不少时间，尤其是箱变分布比较分散的场景，运维成本相当高。有了智能监控系统之后，很多巡检工作可以在线上完成，减少了人工跑腿的次数，运维效率提升了不少。系统还能帮助运维人员提前发现潜在的故障隐患，把"事后维修"变成"事前预防"，这对于保障供电可靠性来说意义重大。 从经济效益的角度看，这个系统投入使用之后，可以帮助企业降低人力成本、减少因故障导致的停电损失，长期来看是一笔划算的投入。对于那些箱变数量多、分布广的项目来说，这个系统的价值就更加突出了。
